工程名稱：泰山恒信變壓器輕鋼結構工程

工程類別：輕鋼結構

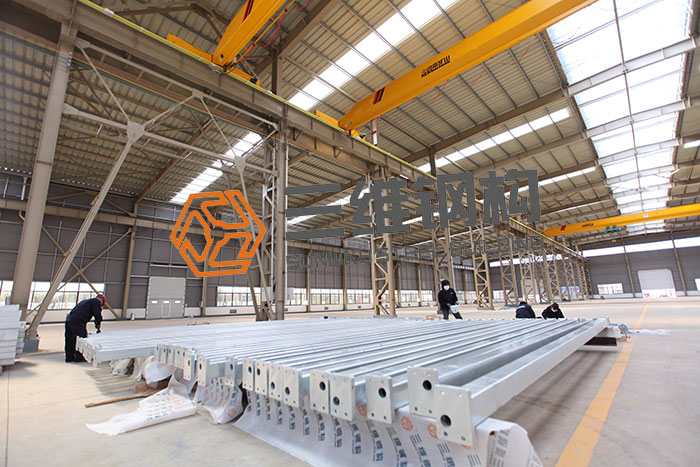

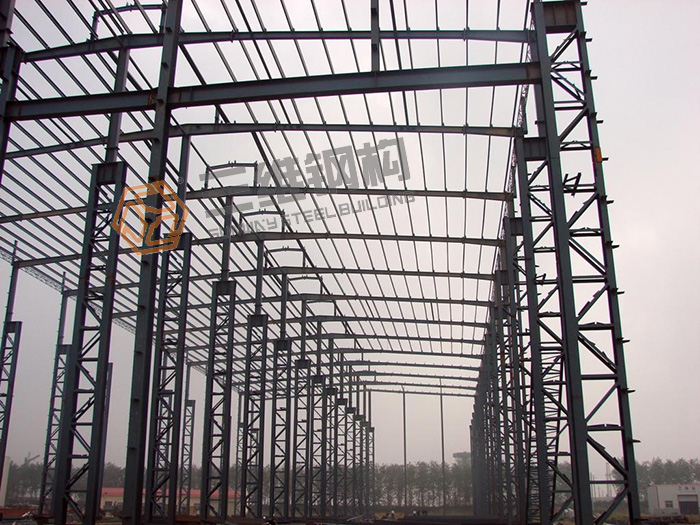

工程信息：泰山恒信變壓器有限公司變壓器車間工程（二期）主要由鋼柱、鋼梁、行車梁、制動結構主鋼架和檁條、拉條等次構件及壓型板、采光板等圍護結構組成。主體結構形式為門式剛架，柱距主要為9m，鋼梁很大跨度為27m，邊柱梁底安裝高度為12.8m及17.7m。本車間外墻體1m以上圍護結構為彩鋼保溫板，屋面外板采用寶鋼板，基板厚度0.6mm，板型采用475型，保溫材料采用75mm厚超細離心玻璃絲棉，帶增強鋁箔加筋貼面，容重不小于16kg/m3。屋面內板采用0.5mm厚彩鋼板，板型900。墻面外板采用寶鋼產彩板，基板厚0.6mm；墻面內板采用寶鋼產基板厚度0.5mm厚彩鋼板；保溫材料采用75mm厚超細離心玻璃絲棉，帶增強鋁箔加筋貼面。屋面采光板采用標稱厚度1.5mm雙層采光板。


輕鋼結構工程工制作工藝：包括工藝流程的選擇、放樣、號料、切割、矯正、成型、邊緣加工、管球加工、制孔、摩擦面加工、端部加工、構件的組裝、圓管構件加工和鋼構件預拼裝。下料劃線以后的鋼材，必須按其所需的形狀和尺寸進行下料切割。剪切時應注意以下要點：當一張鋼板上排列許多個零件并有幾條相交的剪切線時，應預先安排好合理的剪切程序后再進行剪切。在進行氣割操作時應注意以下工藝要點：切割時應調節好氧氣射流（風線）的形狀，使其達到并保持輪廓清晰，風線長和射力高。成品冷矯正，一般使用翼緣矯平機、撐直機、油壓機、壓力機等機械力進行矯正。

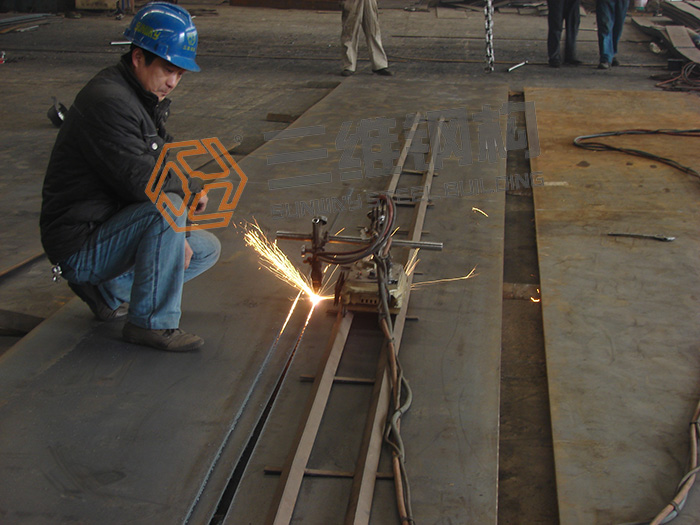

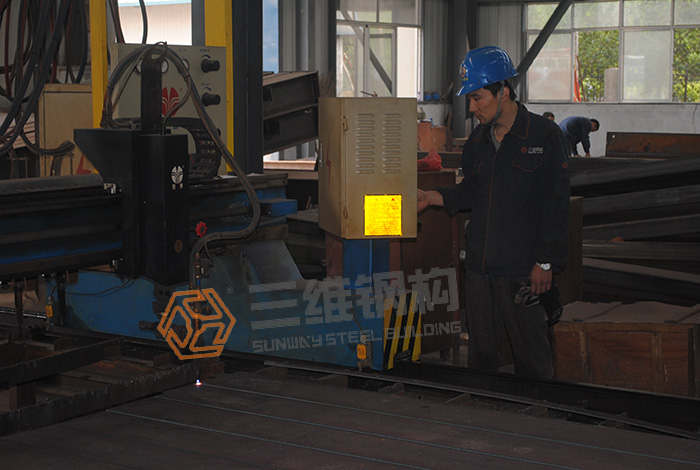

鋼結構施工工藝號料	鋼結構施工工藝切割

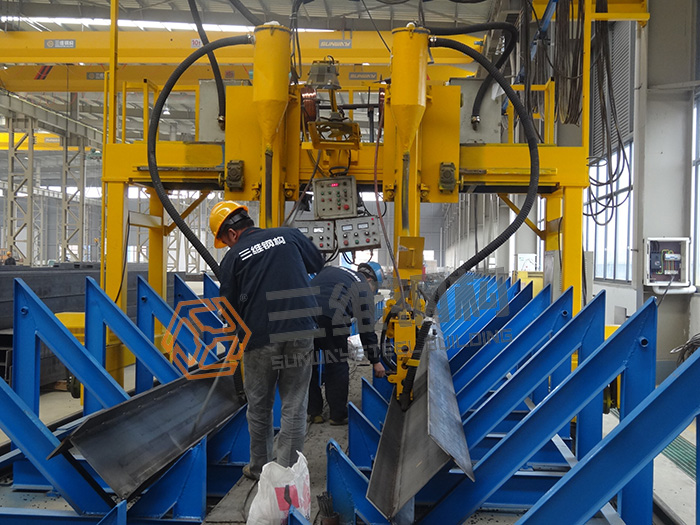

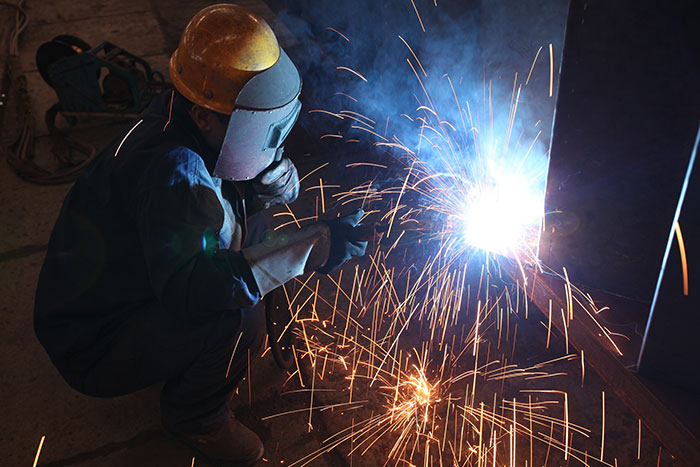

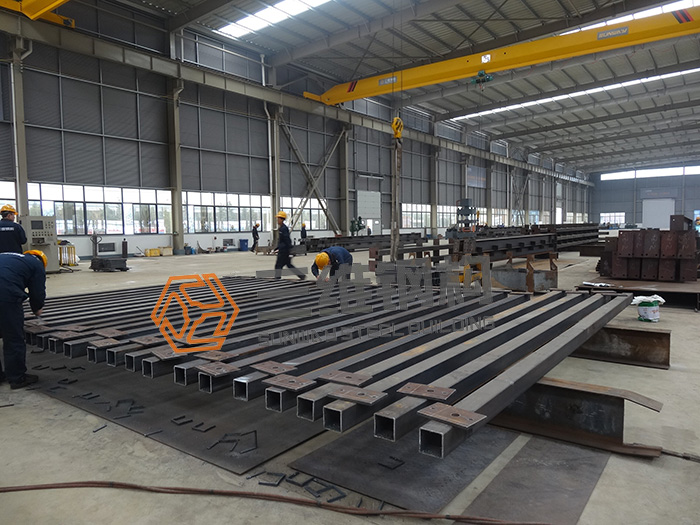

鋼結構施工工藝拼裝	鋼結構施工工藝焊接

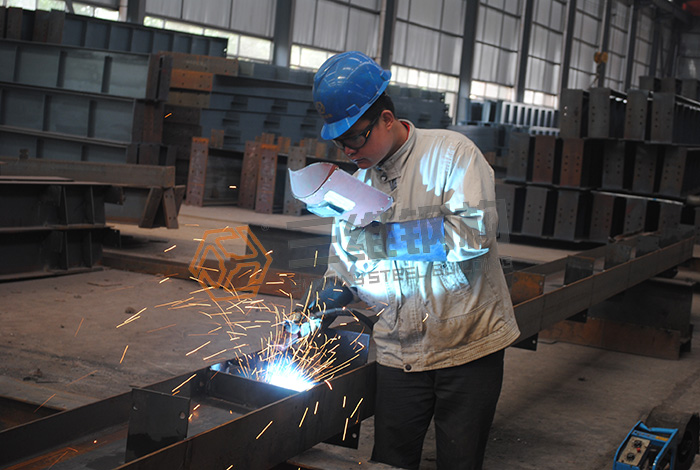

鋼結構施工工藝焊接	鋼結構施工工藝焊接

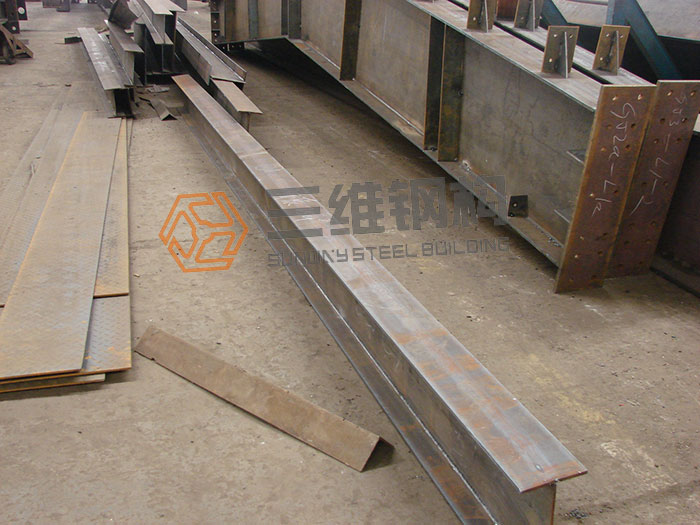

鋼結構施工工藝校正	鋼結構施工工藝噴漆
