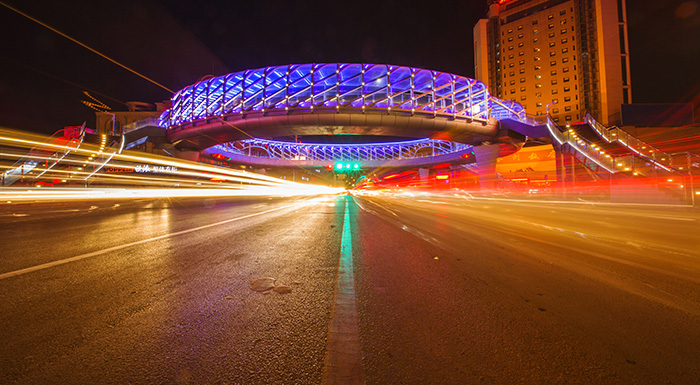

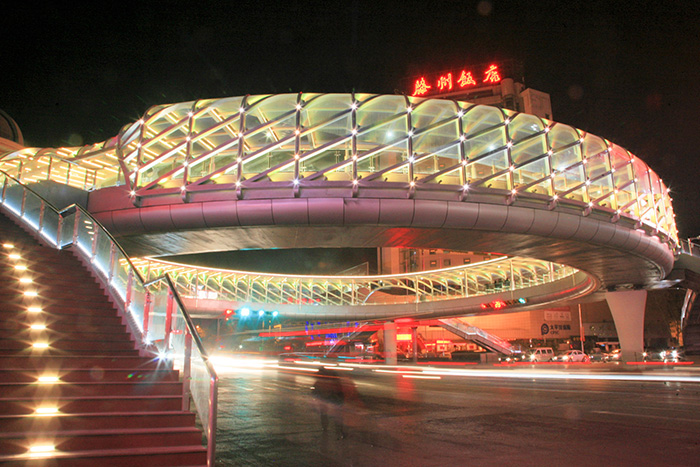

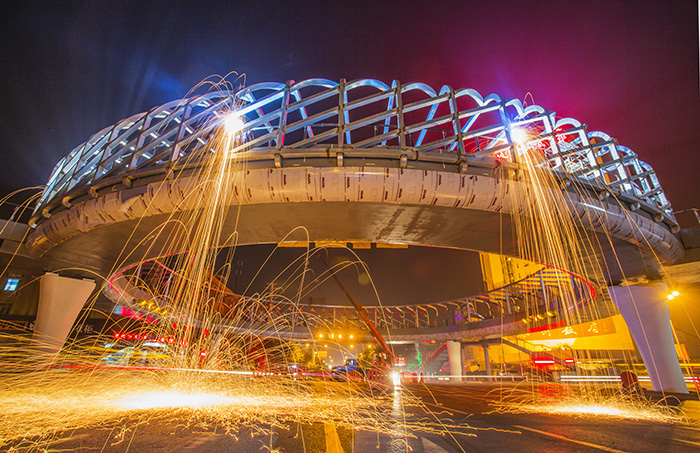

工程名稱：山東滕州市善國路-荊河路交叉口人行天橋
工程地址：山東滕州市善國路-荊河路交叉口
工程類別：重鋼結構建筑
工程信息：主橋梁為中徑Φ44000mm，頂面全寬5000mm，共分八段制作，各段主梁以橋中心線弧長劃分，分別為4*10000mm；19852.5mm,26533.6mm,25055.3mm,26788.7mm。
為便于起拱和運輸，各段做以下中心線弧長調整：L1,L2,L3,L4不超過17m，中間段為外大內小（內外側板、腹板長度）、底小上大，中心園弧長不超過20m。經技術測量，橋梁組裝圓度完整，接口對接誤差不超1㎜，起拱度達到設計要求實現了理想曲線，鋼箱梁支點與橋墩支座吻合誤差不超5㎜，完全符合設計要求和受理模型設定。
施工內容：山東滕州市善國路-荊河路交叉口人行天橋主橋梁整體吊裝。
重鋼結構廠房施工制作工藝：包括工藝流程的選擇、放樣、號料、切割、矯正、成型、邊緣加工、管球加工、制孔、摩擦面加工、端部加工、構件的組裝、圓管構件加工和鋼構件預拼裝。下料劃線以后的鋼材，必須按其所需的形狀和尺寸進行下料切割。剪切時應注意以下要點：當一張鋼板上排列許多個零件并有幾條相交的剪切線時，應預先安排好合理的剪切程序后再進行剪切。在進行氣割操作時應注意以下工藝要點：切割時應調節好氧氣射流（風線）的形狀，使其達到并保持輪廓清晰，風線長和射力高。成品冷矯正，一般使用翼緣矯平機、撐直機、油壓機、壓力機等機械力進行矯正。
 |
 |
|
鋼結構施工工藝號料 |
鋼結構施工工藝切割 |
 |
 |
|
鋼結構施工工藝拼裝 |
鋼結構施工工藝焊接 |
 |
 |
|
鋼結構施工工藝焊接 |
鋼結構施工工藝焊接 |
 |
 |
|
鋼結構施工工藝校正 |
鋼結構施工工藝噴漆
|
